SNB滾珠絲桿升降機結構

來源：德州賽德減速機有限公司發布時間：2025/6/28 16:33:38

SNB滾珠絲桿升降機結構是怎么樣的，了解滾珠絲桿升降機結構以后，才能維護和保養產品這篇內容介紹了SNB滾珠絲桿升降機結構。

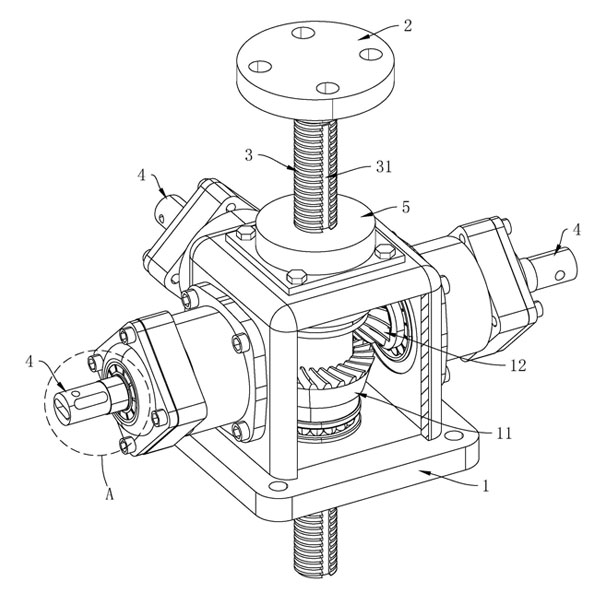

SNB 滾珠絲杠升降機主要由滾珠絲杠副、減速機構、驅動裝置、導向裝置、支撐部件和安全裝置等部分構成，以下是詳細介紹：

16。

螺母：內部有與絲桿軸匹配的螺旋槽，是 “被動件”。一般采用高強度、高韌性的合金鋼或鑄鐵材料制成，內部螺旋槽的精度和表面質量對升降機的性能有著重要影響6。

滾珠：位于絲桿和螺母之間，在螺旋槽內循環滾動，將絲桿與螺母之間的滑動摩擦變為滾動摩擦，顯著提升傳動效率1。

循環裝置：包括回珠管道或回珠片等，其作用是讓滾珠在螺母內部循環運動，使滾珠形成閉環連續循環運行，始終在螺旋通道中滾動、傳遞力1。

減速機構：一般采用錐齒輪減速器，具有減速比易調節、安裝使用便捷、體積小、無噪音、自重輕等特點，可將驅動裝置的高速旋轉運動轉換為適合滾珠絲杠升降機的低速高扭矩運動2。

驅動裝置：通常包括電機、液壓馬達等動力裝置，通過減速器或直接連接的方式與絲桿相連，為升降機提供動力，驅動絲桿進行旋轉6。

導向裝置：用于螺母在升降過程中的穩定性和精度，防止其在升降過程中發生偏移或晃動。通常采用導向桿、導向套或導向塊等結構形式，將螺母與固定部件相連6。

支撐部件：用于支撐和固定滾珠絲杠升降機的各個部分，確保其在工作過程中的穩定性和可靠性。包括底座、支架、軸承等結構形式，它們需要具有足夠的強度和剛度，以承受升降機的重量和負載6。

安全裝置
